MISURAZIONE

Misurazione cilindri DIRETTAMENTE sull'impianto

Manuale d’uso del calibro
Il calibro per la misurazione del profilo di cilindri/calandra può essere montato in due modi differenti in funzione dello spazio disponibile per la misurazione.

Primo metodo di misurazione
Il calibro è composto da due bracci sui quali sono montati due comparatori; viene utilizzato per la misurazione di cilindri liberi su entrambi i lati. (vedi figura 1 )

Come si utilizza
A. Prima di iniziare ad effettuare la misurazione devono essere pulite le aree del cilindro interessate alla misurazione, in particolare la superficie superiore e la superficie laterale.

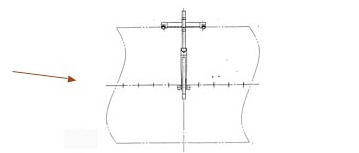

B. Si suddivide la lunghezza della tavola cilindro in parti uguali (step da 10 cm) partendo dalla metà del cilindro (centro) (vedi figura 2) fino alle due estremità (sinistra e destra)

C. si posiziona il calibro esattamente à meta del cilindro e si azzerano entrambi i comparatori;
D. Si fa scorrere il calibro a sinistra o desta del centro fino alla prima tacca di riferimento precedentemente individuata;
E. Si leggano sui due comparatori i valori misurati; nel caso i valori letti sui due comparatori fossero entrambi positivi(+ +) o negativi (- -) tali valori vanno sommati; in caso contrario si sottrae dal valore positivo quello negativo;
F. Si ripetono le operazioni C – D – E per tutte le tacche di suddivisione (punto B) facendo scorrere il cilindro a destra e a sinistra della tacca centrale;

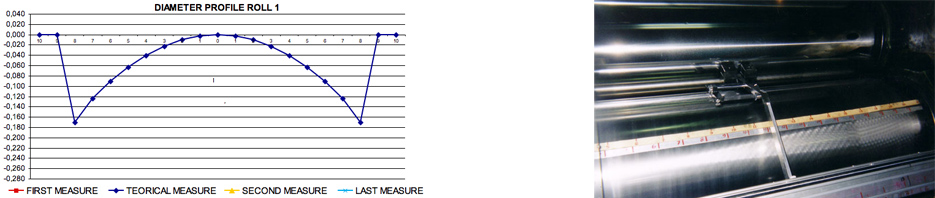

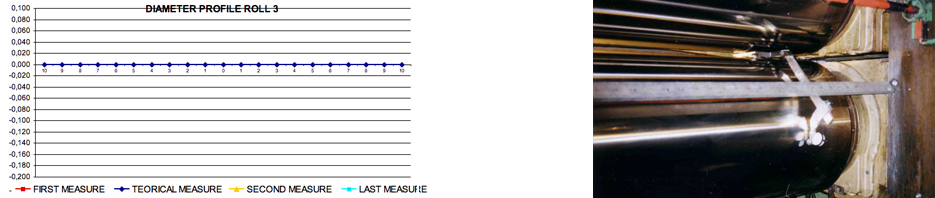

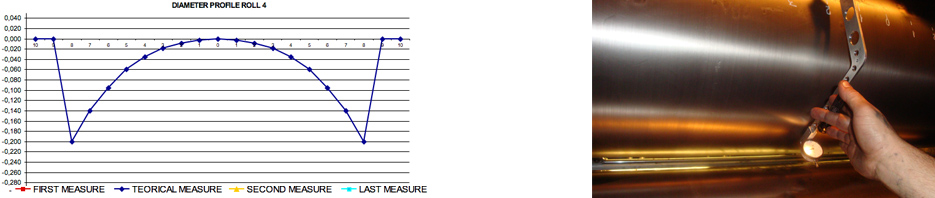

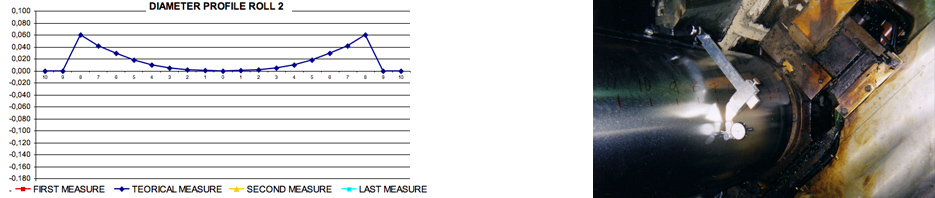

G. Si riportano i valori ottenuti (negativi e positivi) su grafico per determinare il profilo attuale del cilindro. (vedi figura 5-6-7)

Secondo metodo di misurazione
Il calibro è composto da un bracco sul quale è montato un comparatore e da un contrappeso montato sulla parte opposta. Questo calibro viene utilizzato per la misurazione di cilindri che non hanno spazio libero da entrambi i lati (vedi figura 4).

C. Si posiziona il calibro esattamente à meta del cilindro e si azzera il comparatore;
D. Si fa scorrere il cilindro a sinistra o destra fino alla prima tacca di riferimento precedentemente individuata;
E. Si legge sul comparatore il valore misurato;
F. Si ripetono le operazioni C – D – E per tutte le tacche di suddivisione (punto B) facendo scorrere il cilindro a destra e a sinistra della tacca centrale;
G. Si riportano i valori ottenuti (negativi e positivi) su grafico per determinare il profilo attuale del cilindro.

Registrazione ruote del carrello
E’ necessario una tavala piana per lo scorrimento del carrello.
Si fa scorrere il carrello su una tavola piana e nel caso si verificassero delle irregolarità si opera sulle ruote del carrello svitando la vite.
Si corregge la posizione della ruota e successivamente la si fissa.
Si ripete la regolazione fino a quando lo scorrimento del carrello sul piano é regolare (vedi figura 7).
